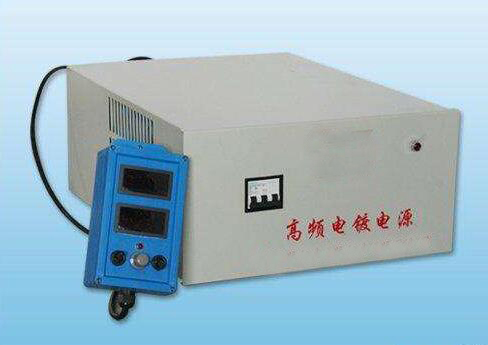

高频电镀电源是如何工作的

       电镀电源适用于电镀锌、镀镍、镀锡、镀铬、镀铜、镀镉等有色金属;镀金、镀银等贵重金属的精密电镀。下面在说一下高频电镀电源的工作原理。

        用电解的方法将金属沉积于导体(如金属)或非导体(如塑料、陶瓷、玻璃钢等)表面,从而提高其耐磨性,增加其导电性,并使其具有防腐蚀和装饰功能。对于非导体制品的表面,需经过适当地处理(用石墨、导电漆、化学镀处理,或经气相涂层处理),使其形成导电层后,才能进行电镀。电镀时,将被镀的制品接在阴极上,要镀的金属接在阳极上。电解液是用含有与阳极金属相同离子的溶液。通电后,阳极逐渐溶解成金属正离子,溶液中有相等数目的金属离子在阴极上获得电子随即在被镀制品的表面上析出,形成金属镀层。例如在铜板上镀镍,以含硫酸镍的水溶液作电镀液。通电后,阳极上的镍逐渐溶解成正离子,而在阴极的铜板表面上不断有镍析出。


      电镀电源是将工频交流电变换为不同电压、频率和波形的直流电设备。在晶闸管整流器中主要应用“整流”技术,在高频开关电源中既应用“整流”技术又应用“逆变”技术。电镀电源主要由主电路和控制电路组成。

       主电路主要包括主变压器、功率整流器件和一些检测、保护装置等。电镀电源中的主变压器是将交流电源电压降低为电镀工艺所需要的电压值。晶闸管整流器中使用的是工频(50Hz)变压器,高频开关电源中使用的是高频(10~50kHz)变压器。检测装置包括电压表、电流互感器等。保护装置主要是用于功率整流器件的过流保护。

       控制电路主要包括晶闸管或IGBT等的触发控制电路,电源的软启动电路,过流、过压保护电路,电源缺相保护电路等。
